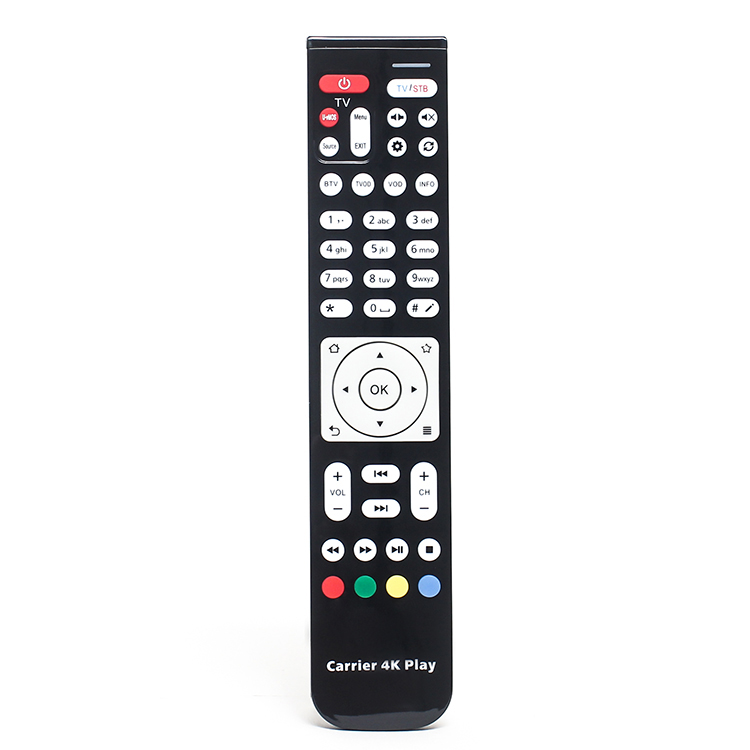

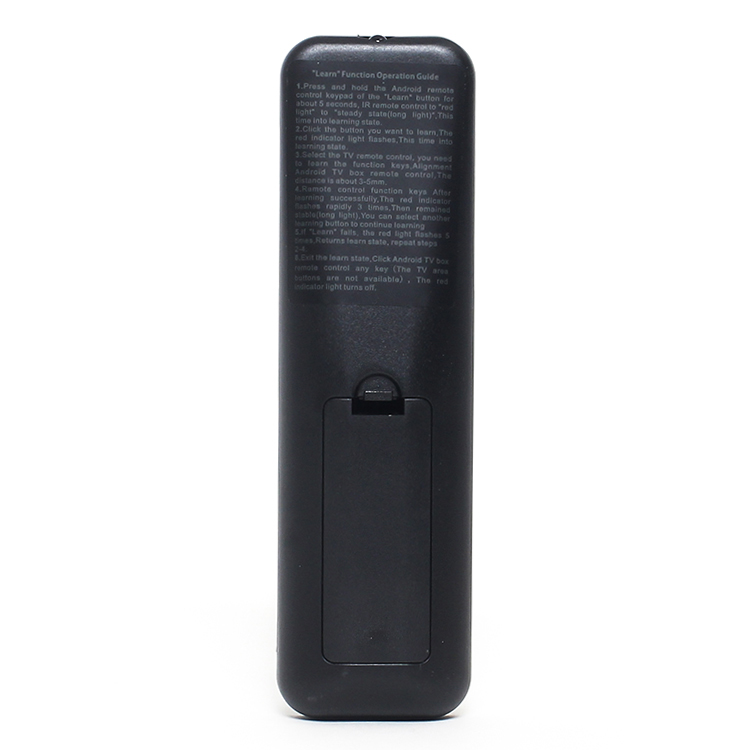

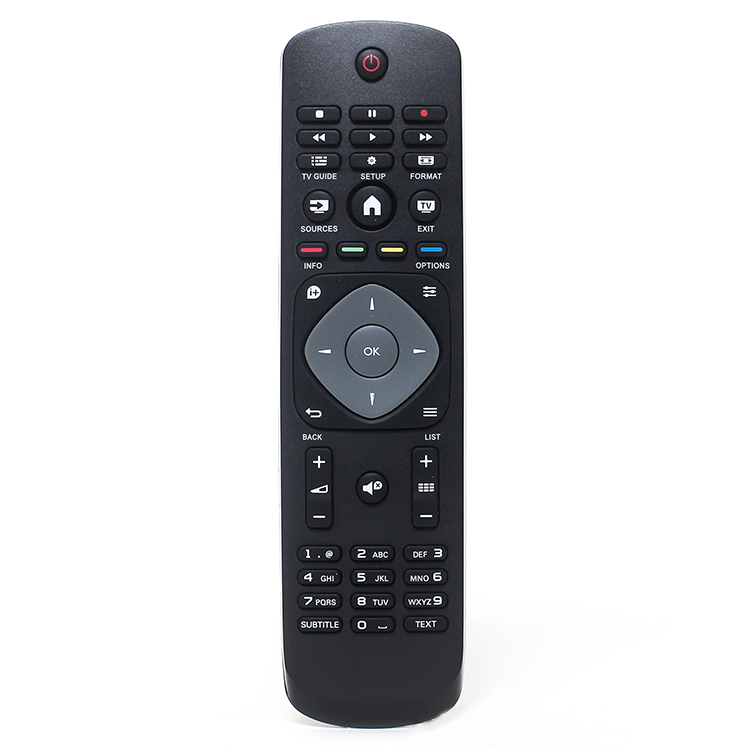

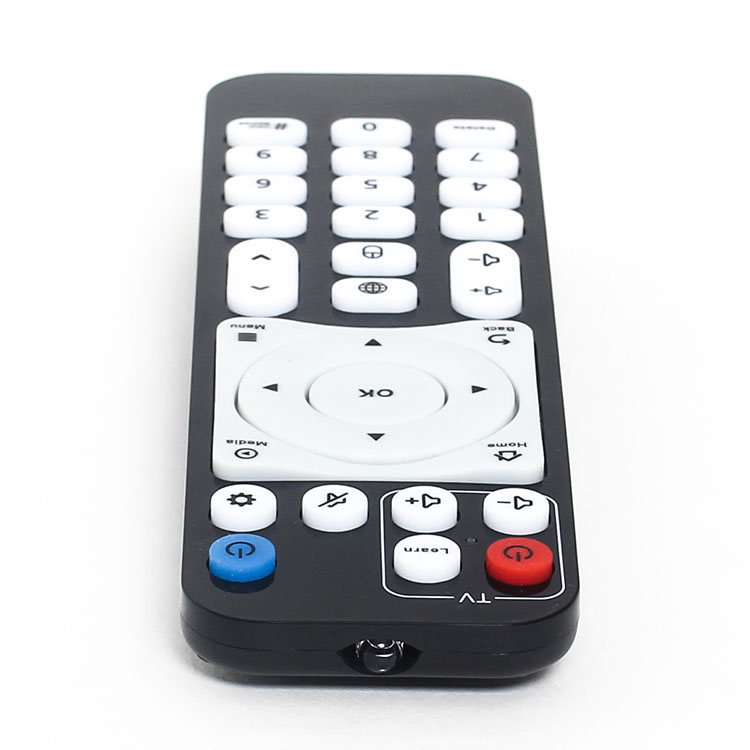

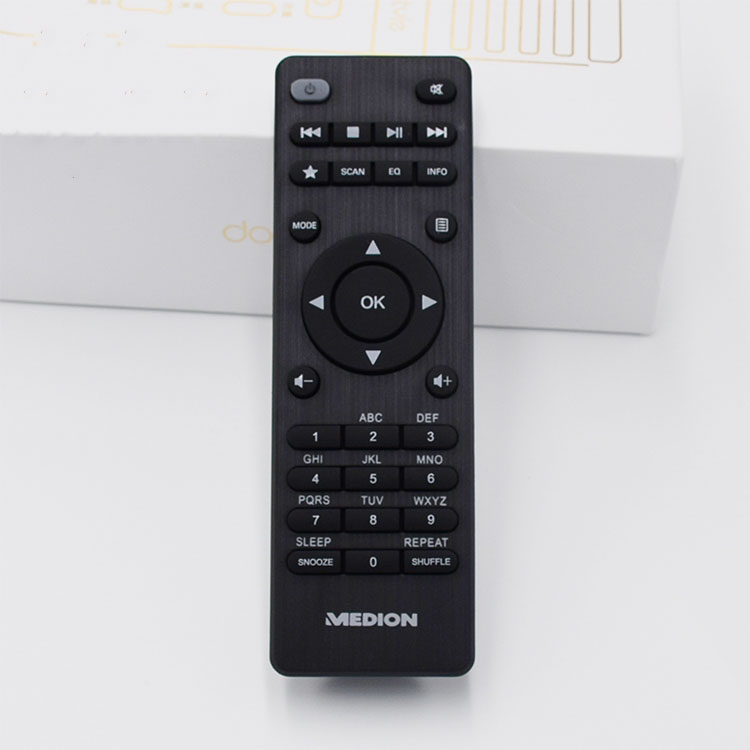

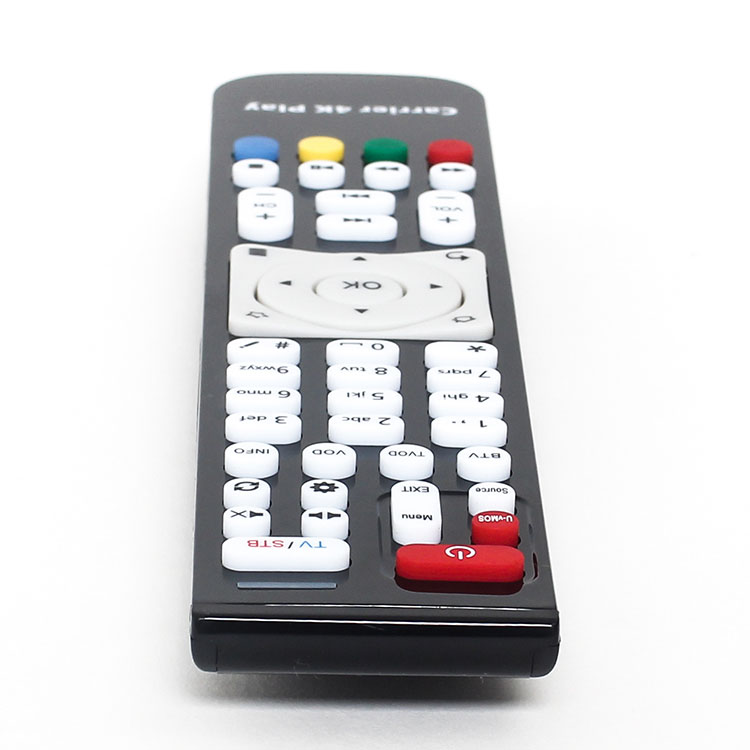

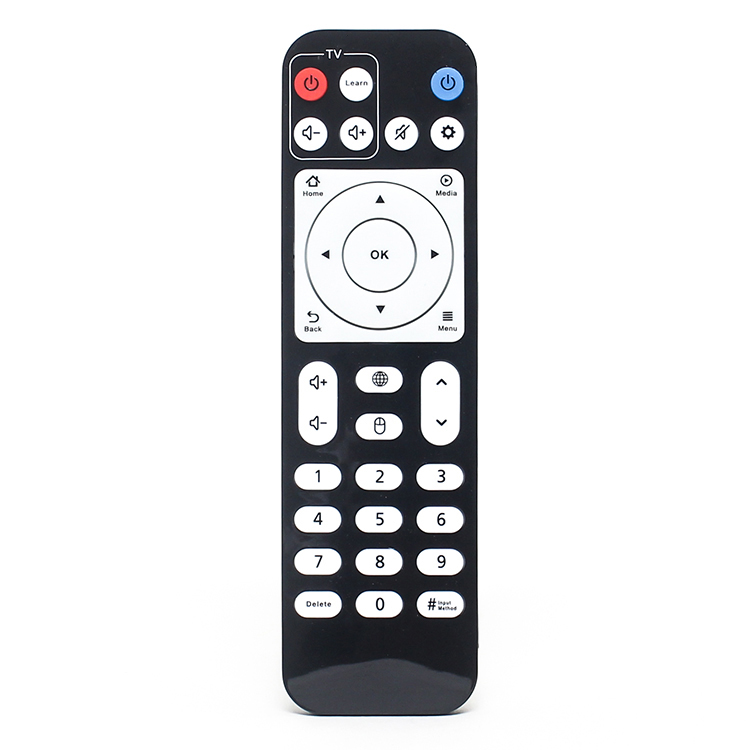

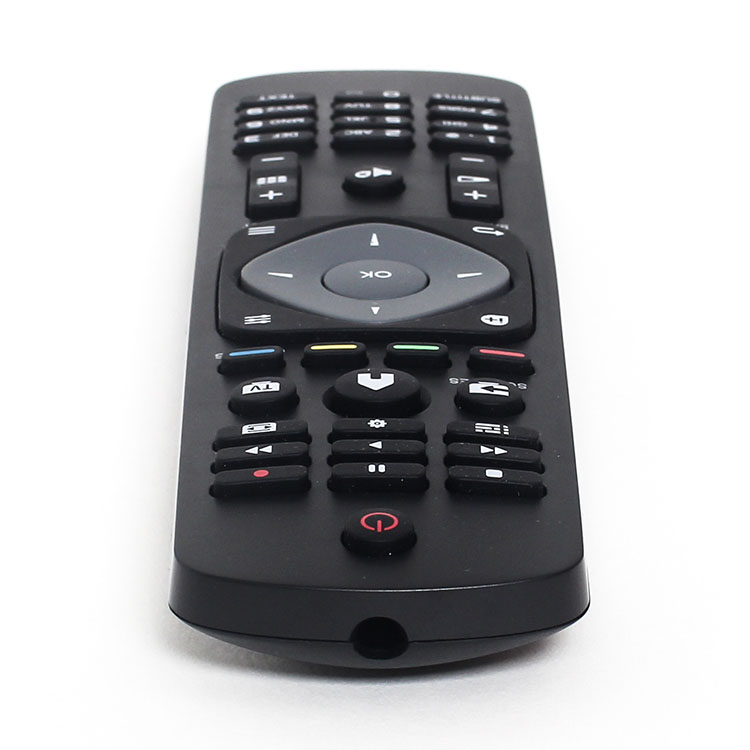

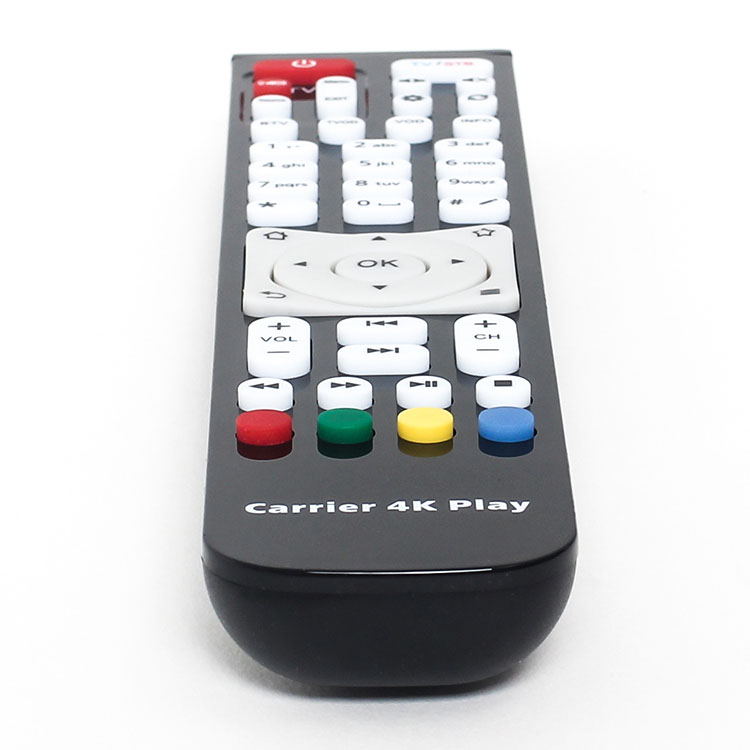

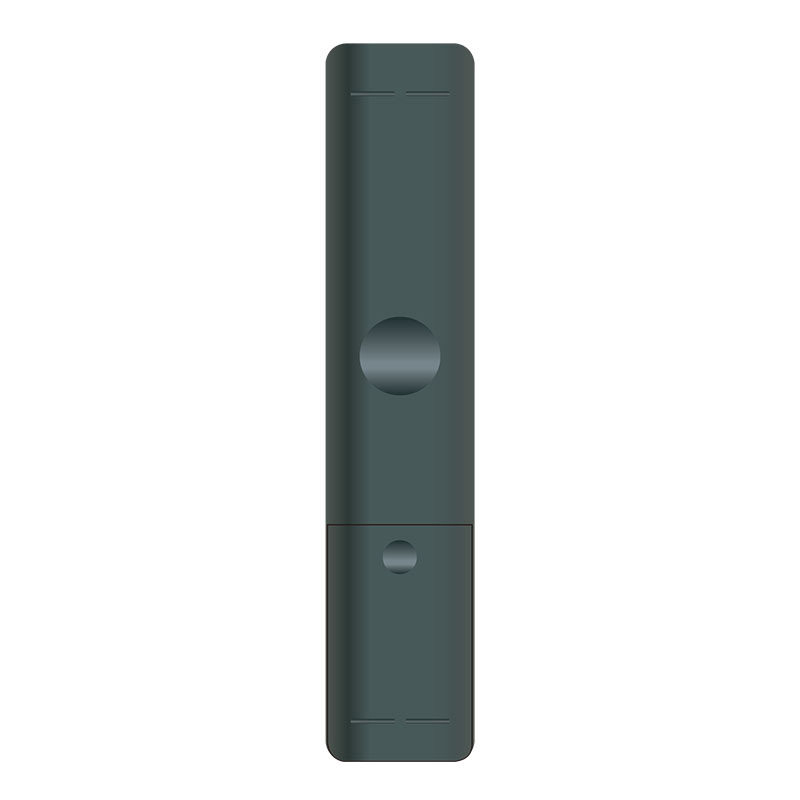

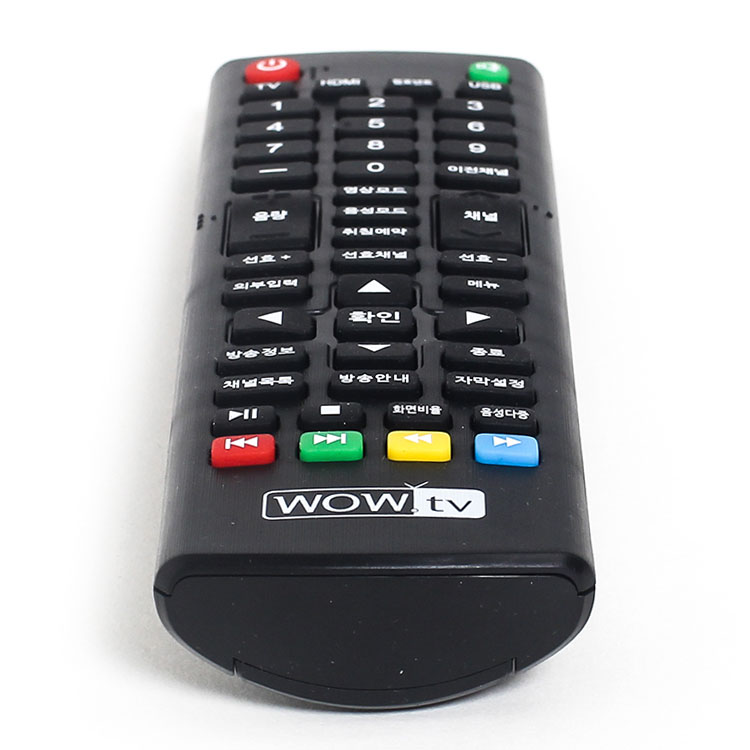

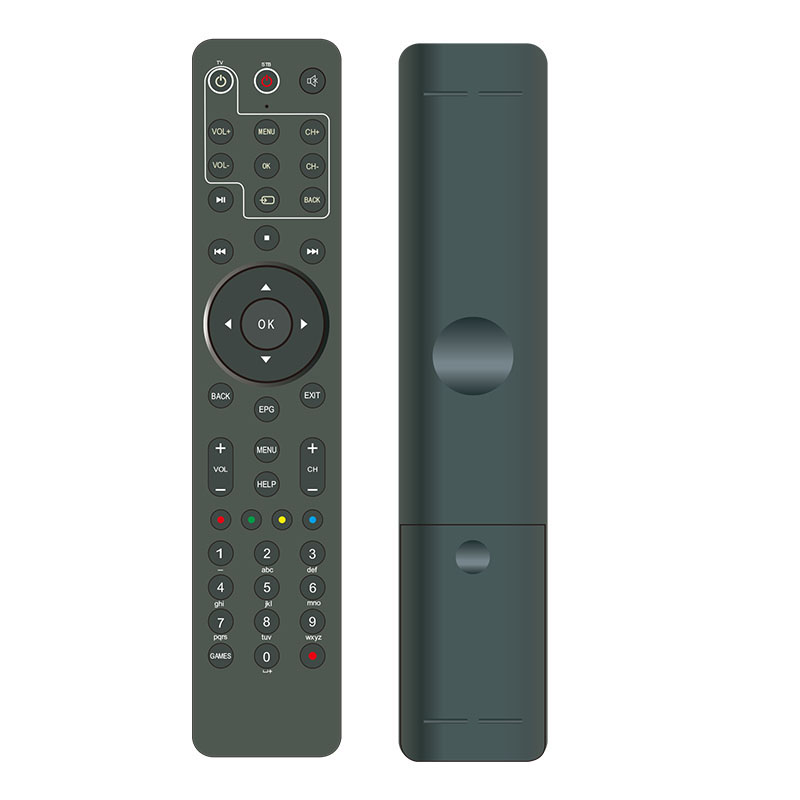

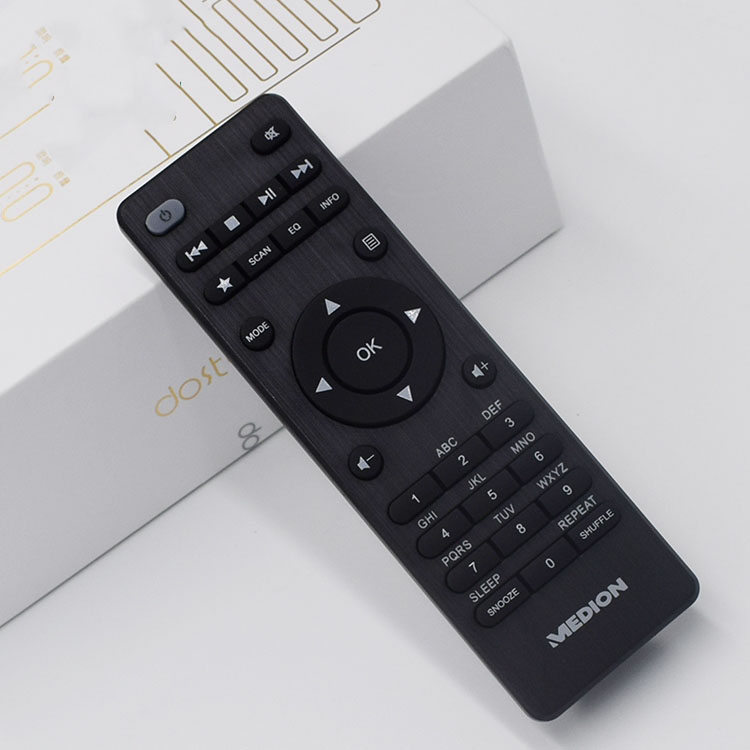

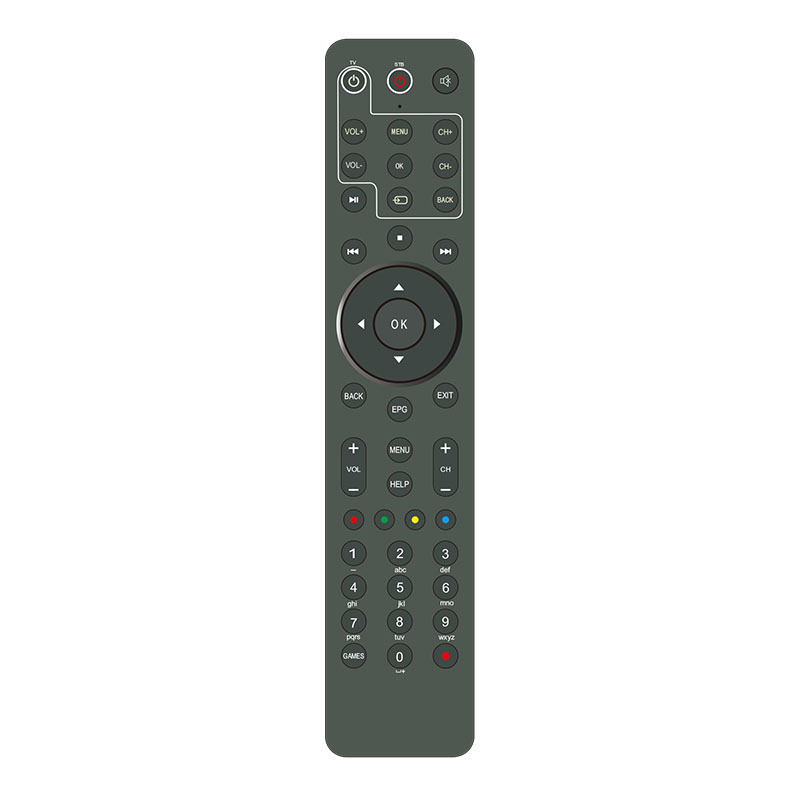

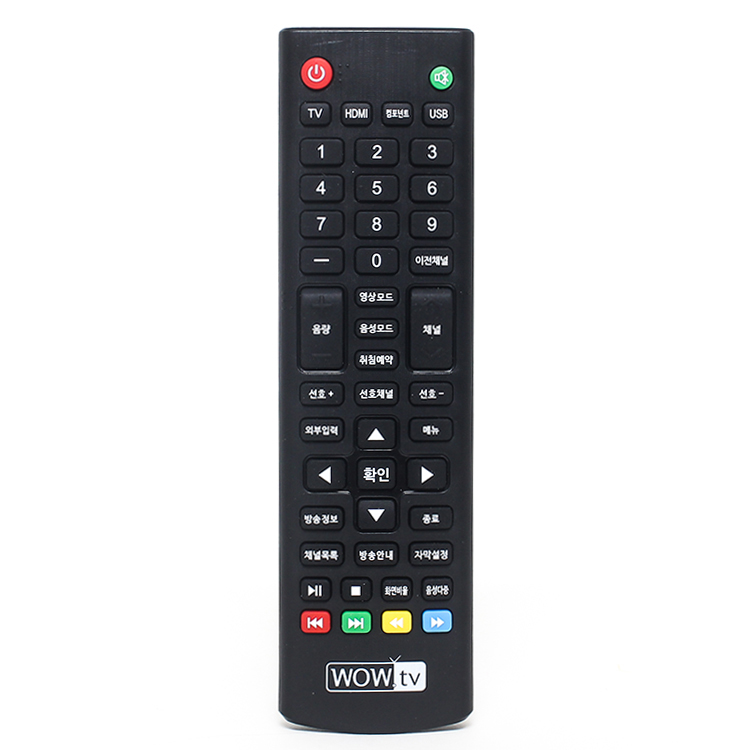

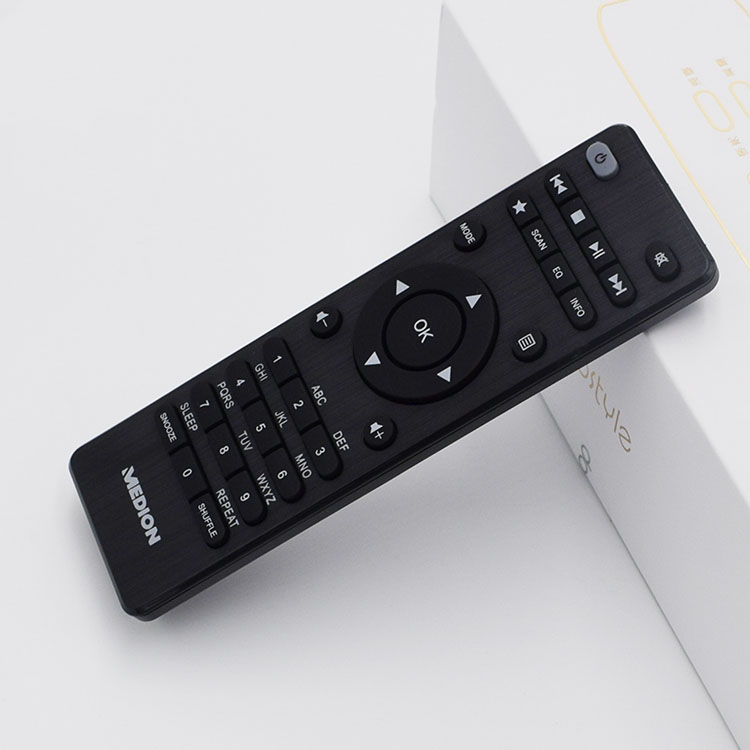

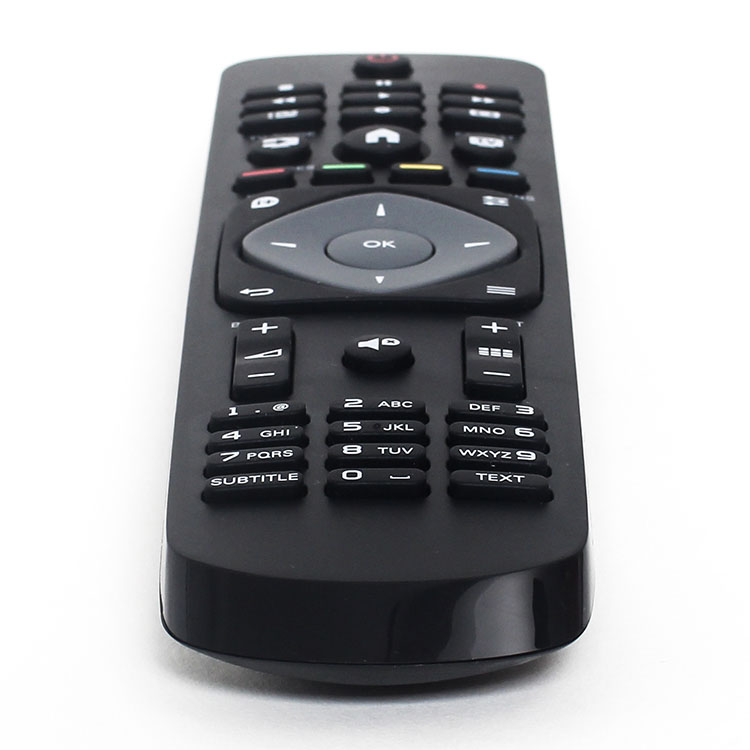

Pilot na podczerwień

1. Nadaje się do kodowanych urządzeń gospodarstwa domowego z pilotem na podczerwień;

2. Może zdalnie sterować wieloma urządzeniami gospodarstwa domowego;

3. Posiada klawisz uczenia/sterowania multipleksowaniem, 5 ~ 10 klawiszy wyboru urządzenia i 10 ~ 20 klawiszy sterowania funkcjami.Klawisz wyboru urządzenia i każdy klawisz sterowania funkcją wspólnie realizują sterowanie urządzeniem;

4. Klawisz wyboru urządzenia i różne klawisze sterowania funkcjami mogą być używane do uczenia się i kontrolowania typowych funkcji wielu urządzeń;

5. Niski koszt i silna zdolność przeciwdziałania zakłóceniom.

Wyślij e-mail do nas

Szczegóły produktu

Tagi produktów

Funkcjonować

1. Nadaje się do kodowanych urządzeń gospodarstwa domowego z pilotem na podczerwień;

2. Może zdalnie sterować wieloma urządzeniami gospodarstwa domowego;

4. Klawisz wyboru urządzenia i różne klawisze sterowania funkcjami mogą być używane do uczenia się i kontrolowania typowych funkcji wielu urządzeń;

5. Niski koszt i silna zdolność przeciwdziałania zakłóceniom.

Zasada

Pilot zdalnego sterowania składa się z obwodu odbioru i transmisji podczerwieni, obwodu kondycjonowania sygnału, sterownika centralnego 8031, pamięci programu i danych, klawiatury i obwodu wskaźnika stanu.

Pilot ma dwa stany: stan uczenia się i stan sterowania.Gdy pilot jest w stanie uczenia się, za każdym razem, gdy użytkownik naciska klawisz sterujący, obwód odbiorczy podczerwieni zaczyna odbierać zewnętrzny sygnał podczerwieni i jednocześnie przekształca go w sygnał elektryczny, a następnie przechodzi wykrywanie, kształtowanie, wzmocnienie, a następnie procesor regularnie je próbkuje.Dane binarne każdego punktu próbkowania są przechowywane w wyznaczonej jednostce pamięci z 8 bitami jako jednostką do późniejszego sterowania urządzeniem.Gdy pilot jest w stanie sterowania, za każdym razem, gdy użytkownik naciśnie klawisz sterujący, procesor odczytuje serię danych binarnych z wyznaczonej jednostki pamięci i wyprowadza szeregowo (odstęp czasu między bitami i bitami jest równy przedziałowi czasu podczas próbkowania) Do obwodu podtrzymującego sygnał w tym samym czasie obwód modulacji wykonuje modulację sygnału.Po wzmocnieniu sygnału modulacji jest on emitowany przez diodę emitującą podczerwień, aby zrealizować sterowanie funkcją urządzenia odpowiadającą klawiszowi.
